Eurotherm

Modulo radiante

Sistema modulare radiante per pavimento sopraelevato

Dove acquistare
Sistema modulare radiante per pavimento sopraelevato Modulo radiante - Eurotherm AGGIUNGI A MyPRODUCTS

Modulo radiante - Sistema di pavimentazione sopraelevata a moduli con integrato l'impianto di riscaldamento

È il primo sistema di pavimentazione sopraelevata a moduli scomponibili: garantisce l’accessibilità agli impianti senza rinunciare al comfort ineguagliabile del riscaldamento a pavimento. Il basso spessore del pacchetto riscaldante rende il sistema a bassa inerzia; il tempo di messa a regime risulta essere ridotto rispetto ai sistemi a pavimento tradizionali. La posa a secco consente di installare il sistema in tempi rapidi; la componibilità del sistema lo rende personalizzabile in fase progettuale con le esigenze effettive dell’utente finale. Flessibilità e bassa inerzia rendono il sistema la soluzione riscaldante ideale nel terziario.

SISTEMA MODULARE A PAVIMENTO
•    Sistema modulare flessibile
•    Installazione in tempi rapidi
•    Ampia gamma di finiture

Approfondimento


COMPONENTI DEL SISTEMA

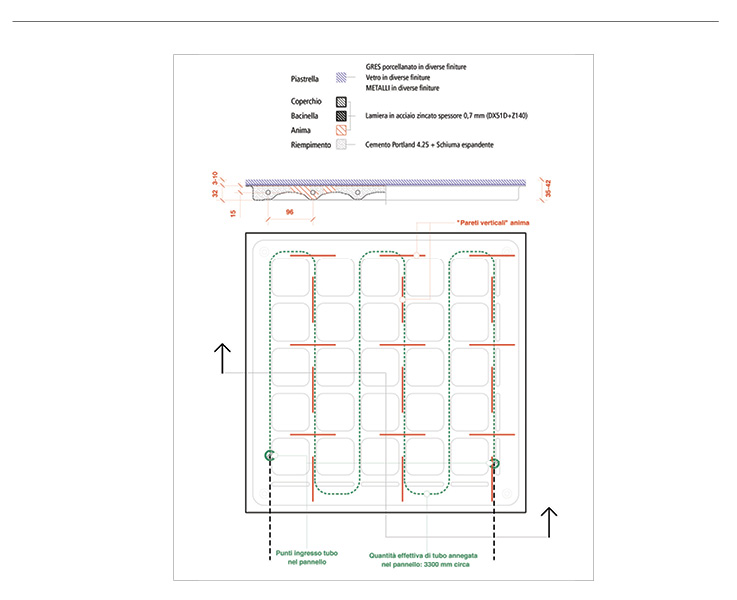

Modulo prefinito per il montaggio su strutture per pavimenti sollevati, costituito di una bacinella formata per il contenimento di un’anima, armatura composta di elementi verticali tranciopiegati che danno la resistenza meccanica all’elemento, nell’anima è inserita la tubazione in polietilene ottene copolimerico PEOC o PE-RT del tipo II MidiX (DIN 16833 / ISO 24033 / ISO 22391) con barriera ossigeno nello spessore del tubo e permeabilità all’ossigeno inferiore a 3,6 mg/m2 al giorno con temperatura 80°C, e 0,32 mg/m2 al giorno con temperatura 40°C (ISO 17455 e UNI EN 1264-4:2009), caratteristiche di resistenza meccanica che lo rendono appartenente alla classe 1, classe 2, classe 3, classe 4 e classe 5 secondo la ISO 10508 con pressione di esercizio superiore a 6 bar e vita prevista superiore ai 50 anni; diametro 10 mm e spessore da 1,3 mm (UNI EN 1264-4); metratura di tubazione tale da garantire uniformità di temperatura superficiale; potenza termica modulo pari a 35 W (97,20 W/m2 per temperatura superficiale uniforme pari a 29°C); bacinella, anima e tubazione sono coperti da cemento cellulare alleggerito con densità 1400 Kg/m3; finitura superiore in acciaio. Disponibile nelle seguenti misure: 600 x 600 mm;

Tubazione in polietilene ottene copolimerico PEOC o PE-RT del tipo II MidiX (DIN 16833 / ISO 24033 / ISO 22391) con barriera ossigeno nello spessore del tubo e permeabilità all’ossigeno inferiore a 3,6 mg/m2 al giorno con temperatura 80°C, e 0,32 mg/m2 al giorno con temperatura 40°C (ISO 17455 e UNI EN 1264-4:2009), caratteristiche di resistenza meccanica che lo rendono appartenente alla classe 1, classe 2, classe 3, classe 4 e classe 5 secondo la ISO 10508 con pressione di esercizio superiore a 6 bar e vita prevista superiore ai 50 anni; diametro 10 mm e spessore da 1,3 mm (UNI EN 1264-4); posabile a freddo; fornito in rotoli d’opportuno metraggio, stoccati in modo che la tubazione sia protetta dalla radiazione solare; sulla tubazione sono riportate le caratteristiche meccaniche e i metri di svolgimento del rotolo;


Guaina isolante in polietilene espanso dello spessore di 4 mm;


Fibra di vetro trattata con resine termoindurenti da alloggiare sul pavimento grezzo sul quale viene realizzato il pavimento sollevato; deve essere rivestita di carta Kraft alluminata in modo da ridurre la trasmissione di calore per irraggiamento nell’intercapedine del controsoffitto; deve avere conducibilità termica deve avere conducibilità termica λ pari a 0,036 W/m·K e spessore pari a 100 mm.

Profili a U; Profilo ferma tubo in materiale plastico per la tenuta di tubo in polietilene avente diametro esterno 20 mm comprensivo di fori d=8 mm per il fissaggio del profilo alla superficie;


Raccorderia a stringere per la tenuta idraulica di tubazioni aventi diametro 20 spessore 2 mm, diametro 8 spessore 1,1 mm;
