Impiantus GAS

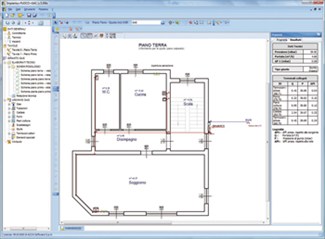

L’input dei dati progettuali avviene attraverso il semplice disegno di oggetti grafici in grado di descrivere le caratteristiche tipologiche e dimensionali dell’impianto. Il tecnico provvede a progettare attraverso il disegno di tubazioni, terminali gas, caldaie, forni, piani cottura etc.
Ogni oggetto ha una sua rappresentazione grafica parametrica e proprietà accessibili in ogni momento attraverso un object inspector.
L’input è assistito, inoltre, secondo una logica step by step, da un processo di diagnostica in grado di evidenziare rapidamente eventuali anomalie di disegno (tratti non connessi, estremità “aperte”, collegamenti ripetuti fra i diversi giunti dell’impianto, etc).

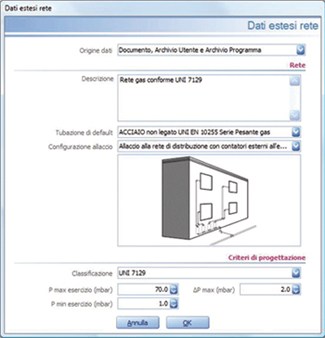

Il programma consente il dimensionamento di diverse tipologie di impianti gas (metano, GPL, ossigeno, azoto, anidride carbonica, ossigeno, idrogeno,etc.); il software consente di posizionare sulla tavola grafica una o più sorgenti e scegliere tra serbatoi, attacchi diretti alla rete di distribuzione e attacco diretto ad un contatore.

E’ possibile progettare impianti composti da più sezioni indipendenti sia per tipo di gas che per pressione di esercizio e caduta massima riscontrabile dall’alimentazione ai terminali. Durante la progettazione è possibile definire delle sottosezioni, soggette a parametri più rigidi rispetto a quelli previsti dalla sorgente o prescritti dalle normative vigenti (UNI 7129 e UNI 7131).

La procedura di calcolo e dimensionamento dell’impianto è configurabile dall’utente mediante l’impostazione di alcuni parametri e la selezione dei terminali attivi.
Il calcolo dimensiona automaticamente ogni tratto di tubazione in funzione delle specifiche scelte dal tecnico.

Un ricco archivio, modificabile ed integrabile dall’utente, permette di scegliere diversi tipi di terminali gas: caldaie, piani cottura, scaldabagni, stufe, termoconvettori, pezzi speciali (rubinetti, riduttori di pressione).

Il software, per ciascuna tavola, consente la realizzazione di più schemi posologici, ossia viste grafiche (anche 3D) dell’impianto, con in dettaglio l'elenco degli elementi interessati.

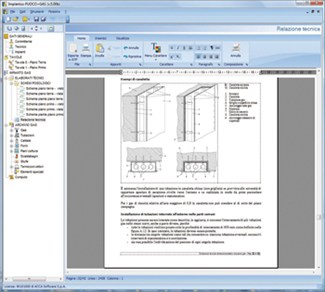

E’ possibile produrre inoltre una relazione tecnica di progetto, redigere il computo metrico grazie all’integrazione con PriMus-DCF, esportare da Impiantus-GAS ed importarle in Praticus-37/08 (6.00a) le informazioni necessarie per produrre la dichiarazione di conformità.
